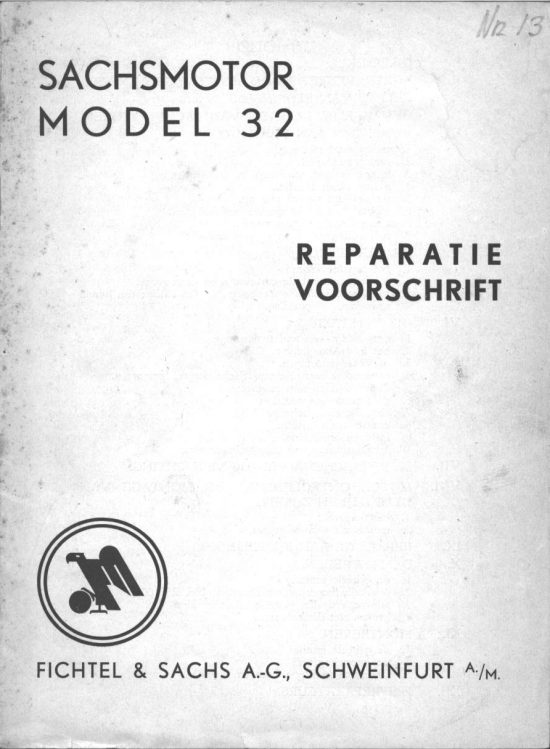

Reparatievoorschrift Sachs Model 32

Ik ben in het bezit van een origineel "reparatievoorschrift" voor de Sachsmotortje, het model van 1932. In dit boekje wordt een heleboel informatie gegeven over het motorblokje op het gebied van:

• gebruik
• storingzoeken en oplossen
• onderhoud
• demontage en montage.

Alhoewel het boekje over het model 32 gaat, is het boekje zelf van latere datum. Er wordt in het boekje namelijk minstens 1 constructieve wijziging met ingang van bouwjaar 1934 genoemd.
Het boekje is voor zowel de 74 als 98cc uitvoering, die (vrijwel) identiek zijn qua opbouw. De 74cc versie is gebouwd van 1932 tot en met 193, de 98cc versie met enkele kleine wijzigingen zelfs tot en met 1950. In totaal zijn er minstens 750.000 van deze motortjes gebouwd.

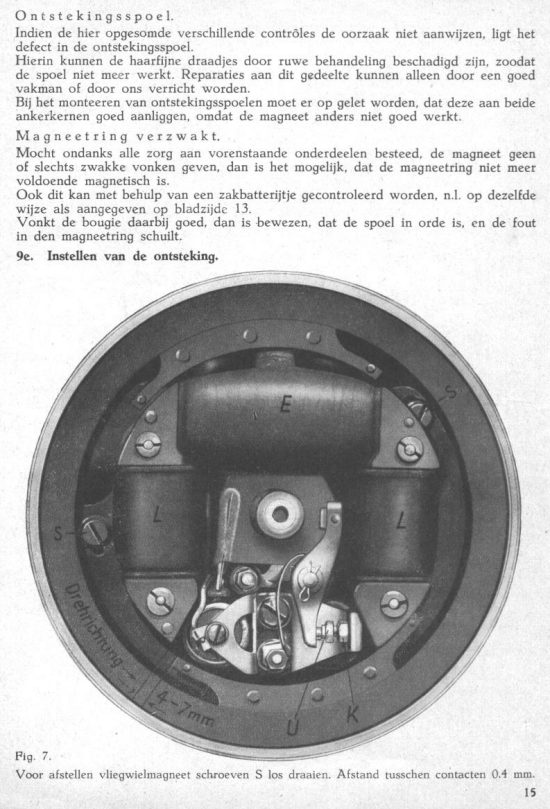

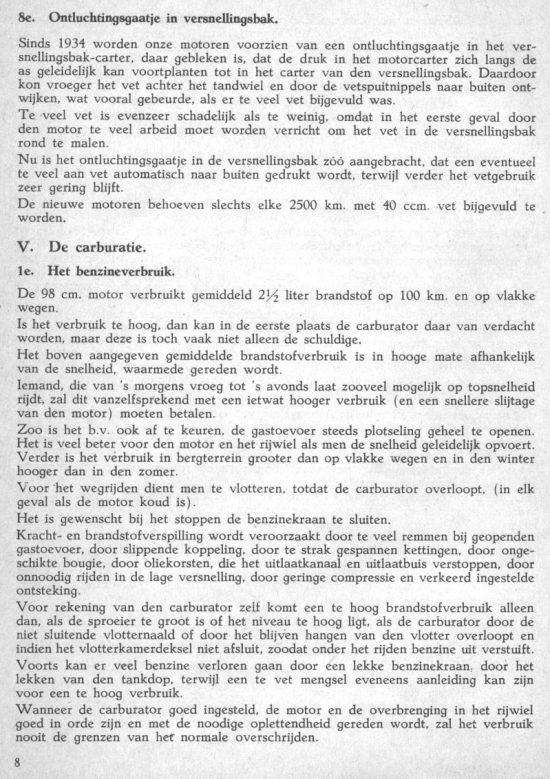

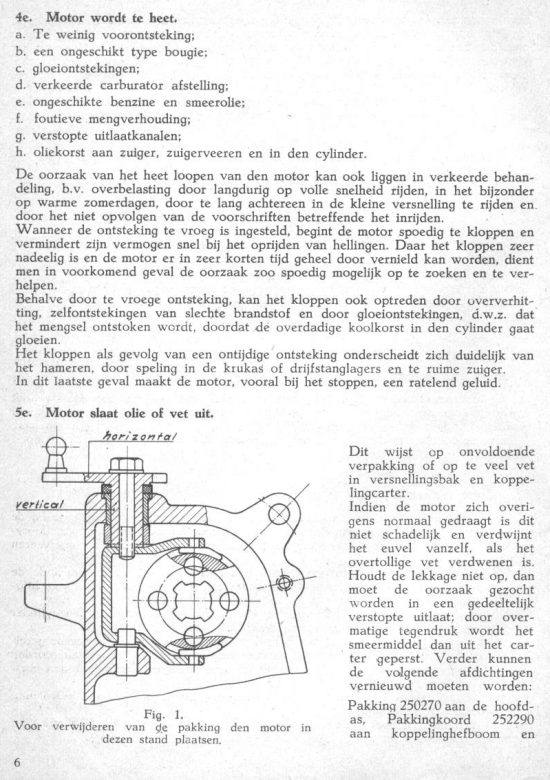

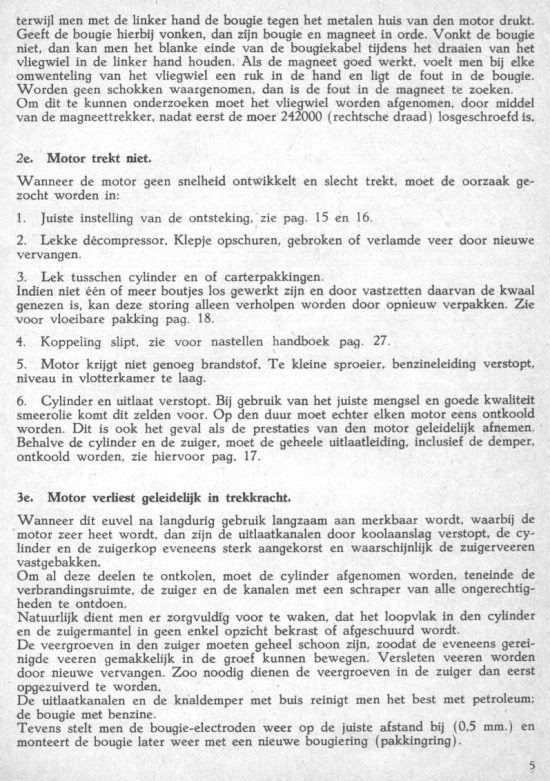

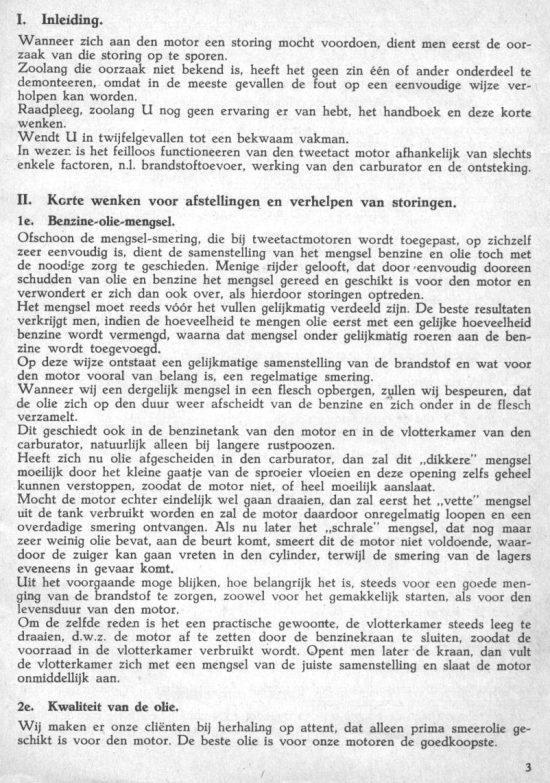

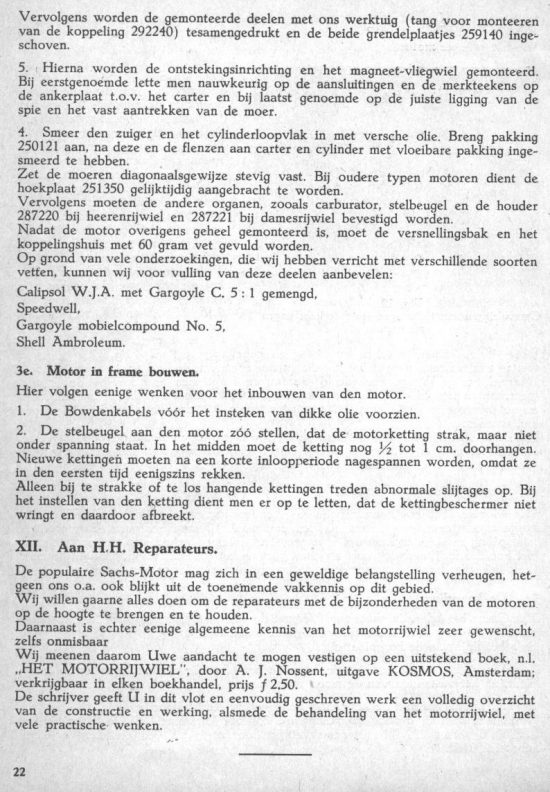

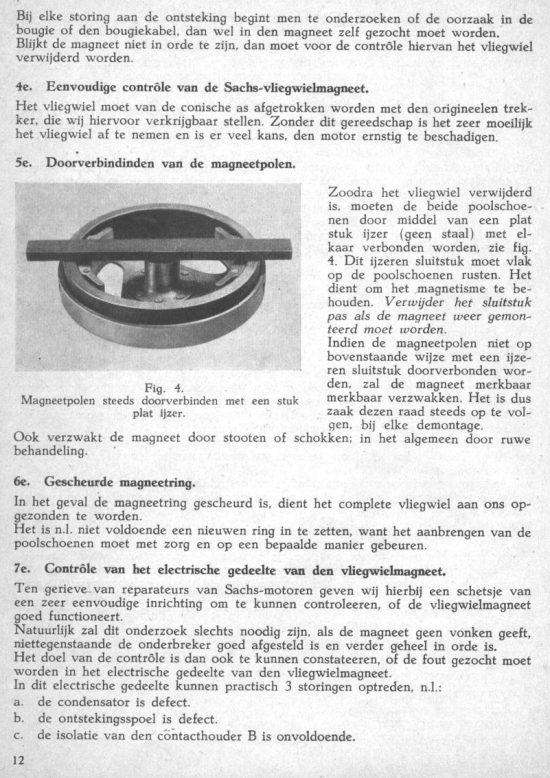

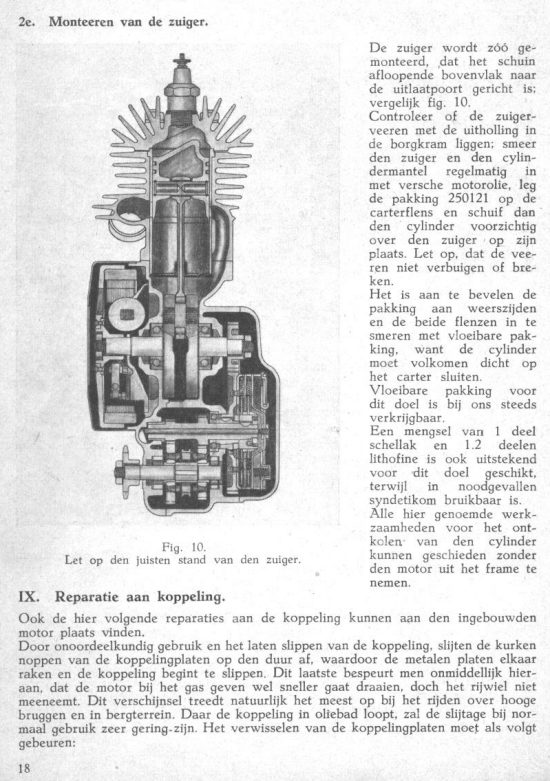

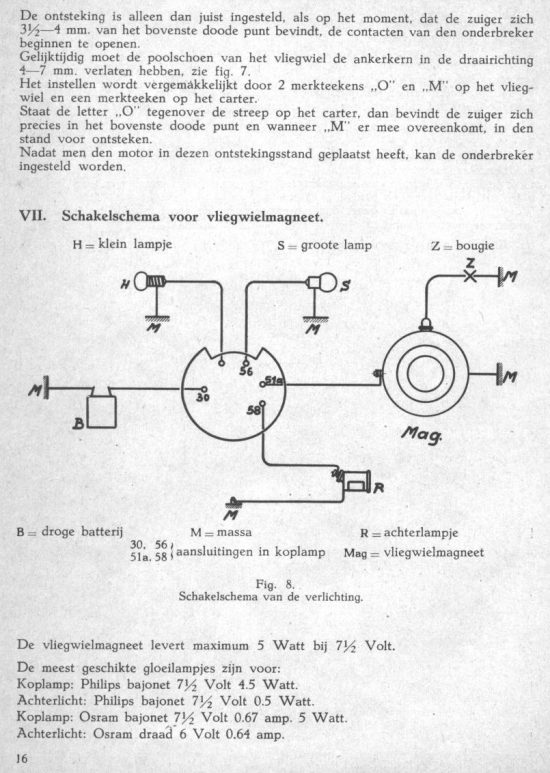

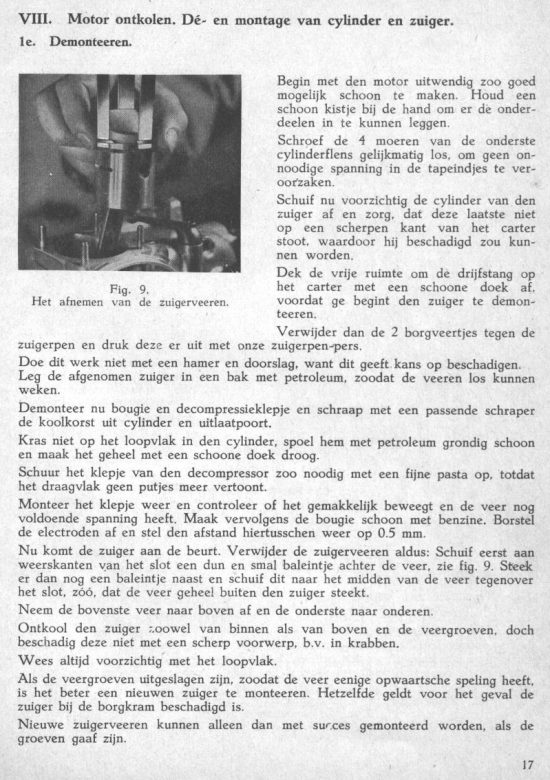

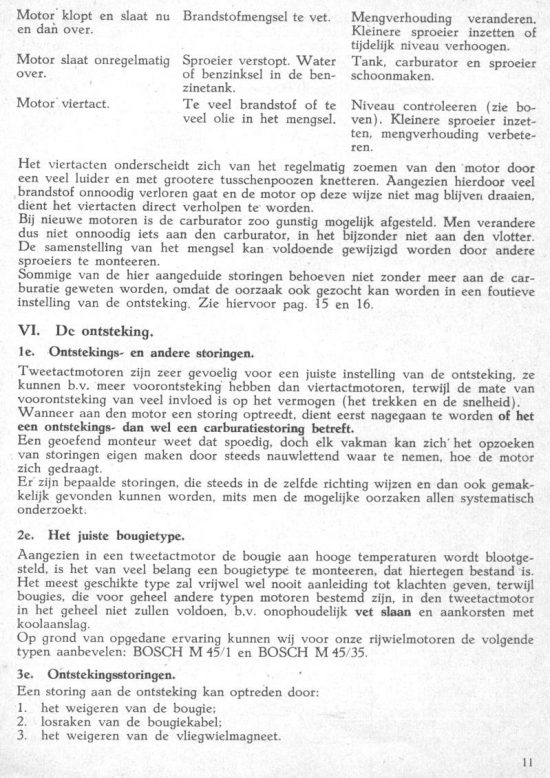

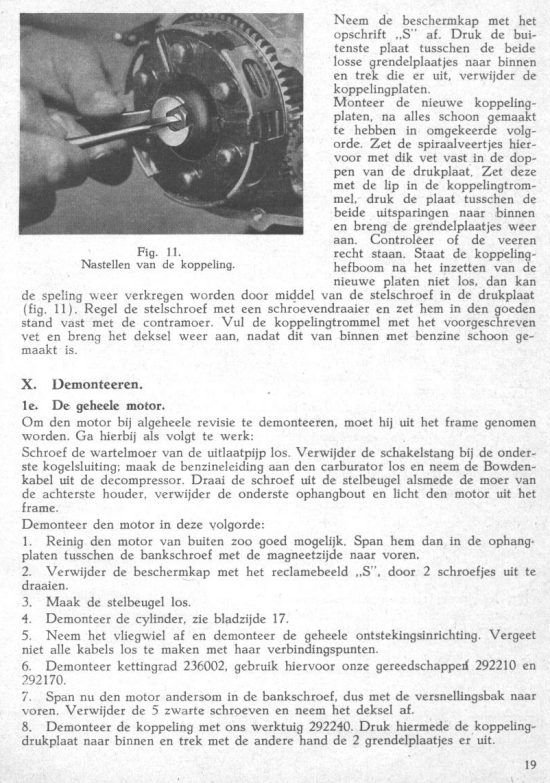

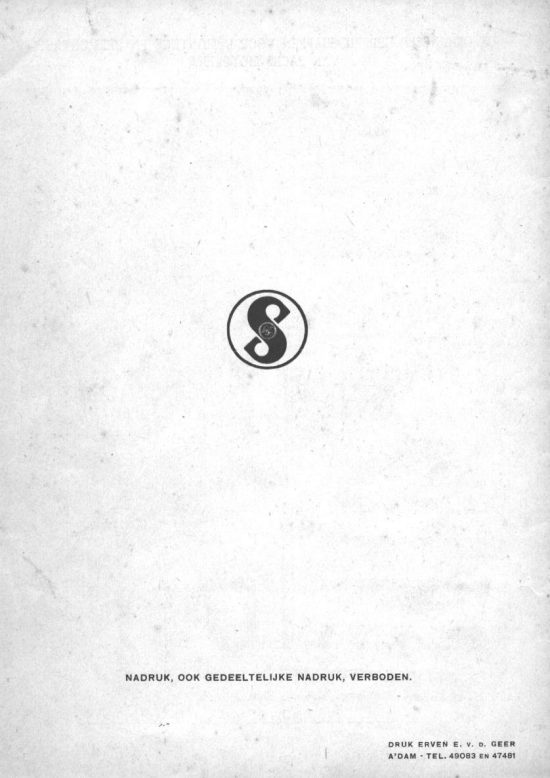

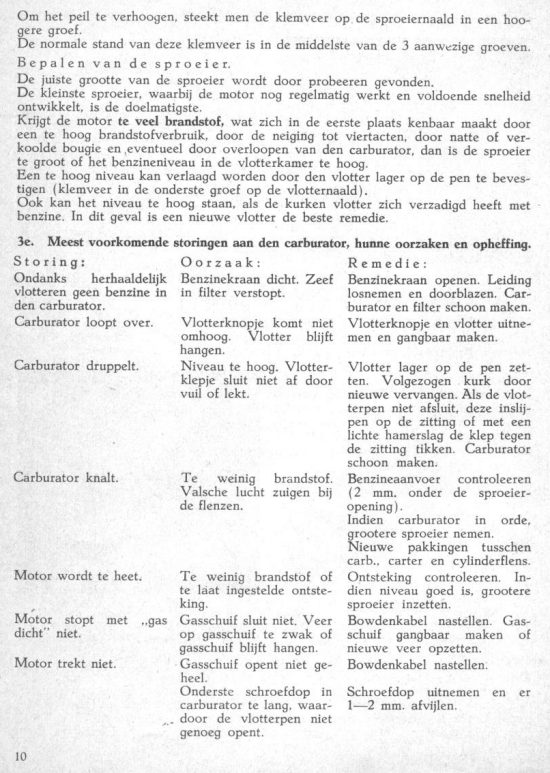

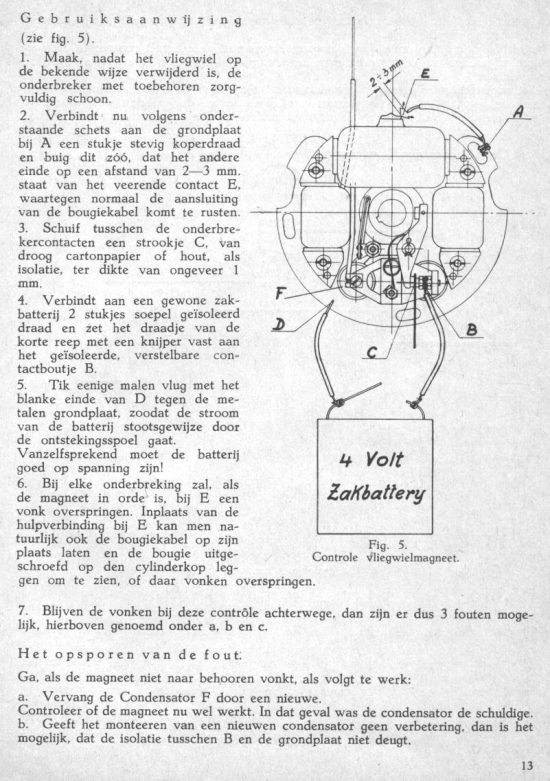

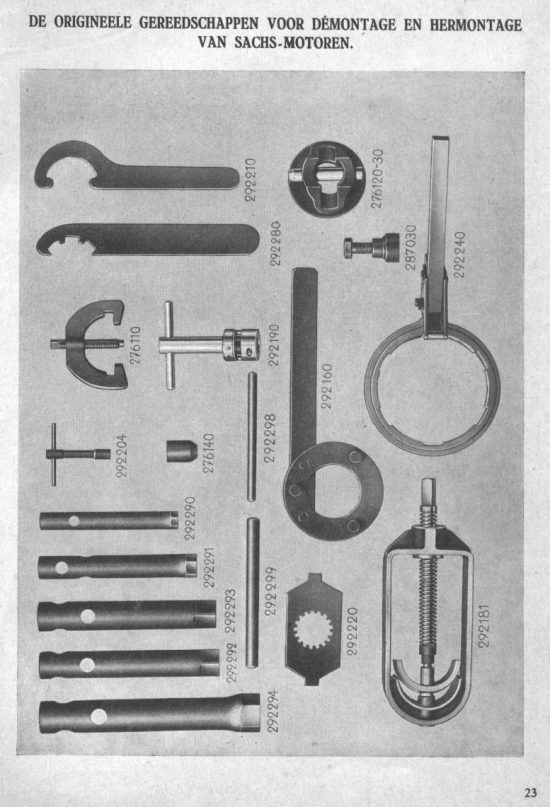

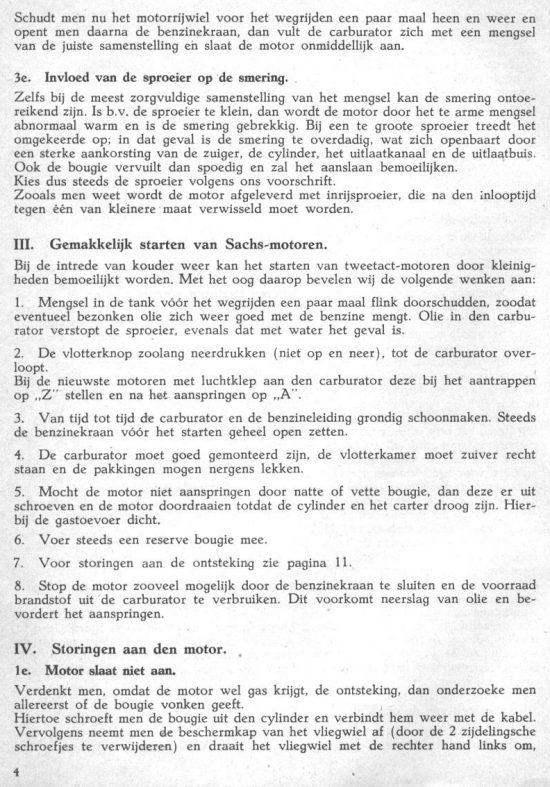

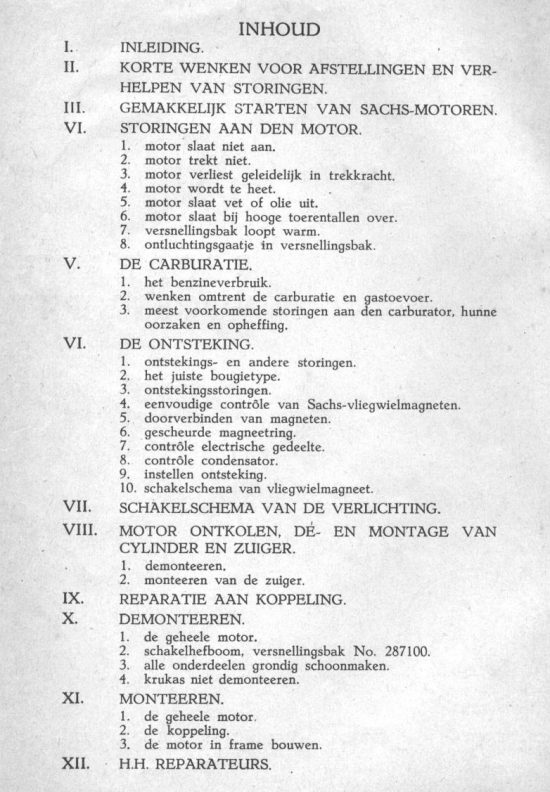

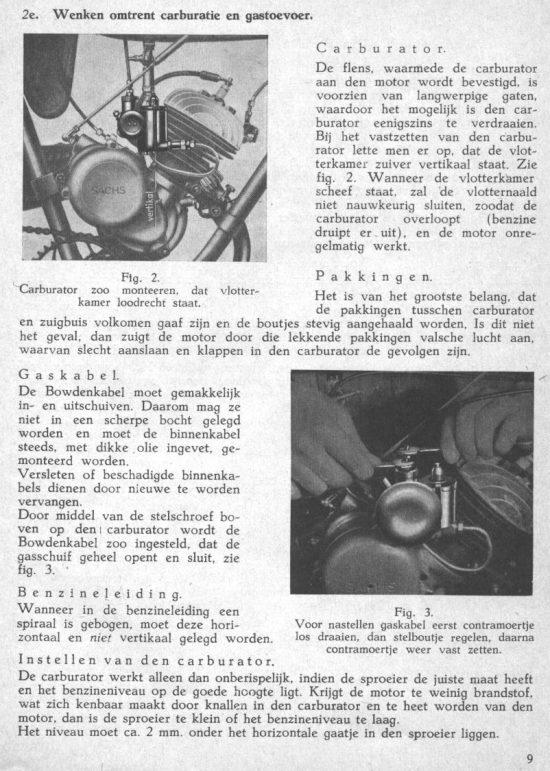

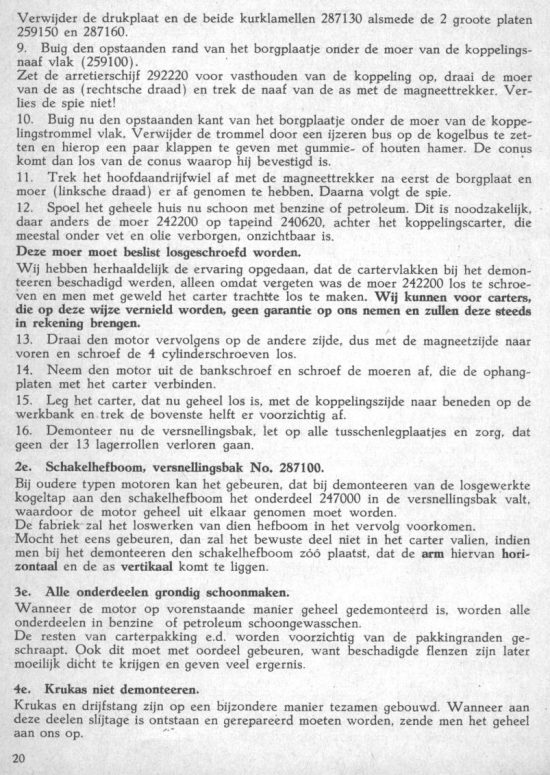

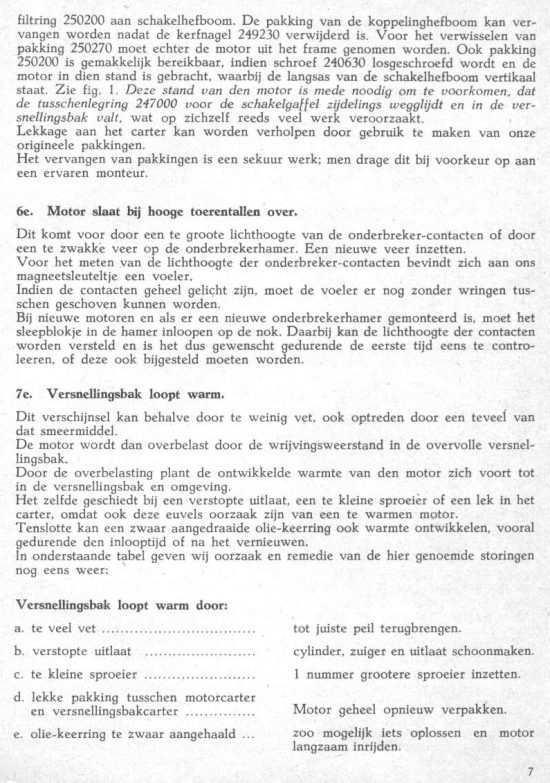

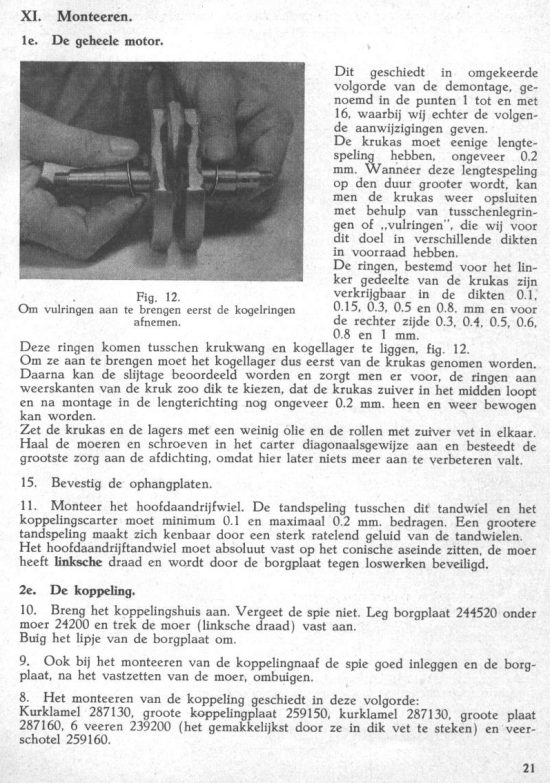

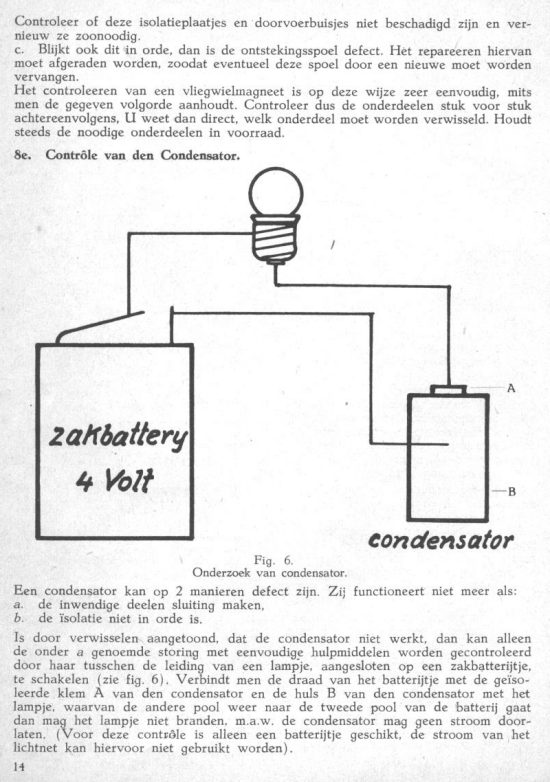

Ik heb het hele boekje (ongeveer A5 formaat) gescand en hier online gezet:
